        ?L250-3105070-B和2150KS-3105070型閥門總成

        用途與特征:
          250-3105070-B和2150KS-3105070型閥門總成是我公司為陜西重型汽車有限公司重載越野車開發生產的液壓閥門,用于備胎架的升降控制。該閥結構緊湊,體積小,重量輕,質量可靠,安裝使用方便。其中,250-3105070-B型閥門總成設置有安全閥。

        工作原理及圖形符號:
          閥門總成通常安裝在備胎架附近位置,P口與轉向助力泵出油口連接,A口與轉向器進油口連接,B口與備胎架油缸(柱塞缸)油口連接。該閥處于原始位置時,P口與A口接通,轉向泵輸出的液壓油從P口到A口進入轉向器,滿足轉向需要;當備胎架需要下降時,將車輛?吭诎踩恢,用工具(扳手等)將閥芯順時針旋轉90°,P口與A口、B口斷開,備胎架在自重的作用下緩慢下降至地面,備胎架油缸的液壓油從B口到A口進入轉向器后流回油箱(轉向器油路為“H”型機能);當需要備胎架提升時,用工具(如扳手)將閥芯順時針?lè )较蛟傩D90°,P口與A口斷開,與B口接通,轉向助力泵輸出的液壓油從P口經B口進入油箱,備胎架將向上提升至設置位置。用機構鎖定備胎架后,用工具(如扳手)將閥芯旋轉至原始位置。

        標記位置Ⅰ(接轉向器)

        標記位置Ⅱ(備胎下降)
        標記位置Ⅲ(備胎上升)

        技術參數:
        公稱通徑:Ф 10 mm
        P口、A口工作壓力:13 Mpa
        安全閥調定壓力:8 Mpa(B口工作壓力)

        外形安裝聯接尺寸

        2150KS-3105070型閥門總成外形安裝聯接尺寸圖

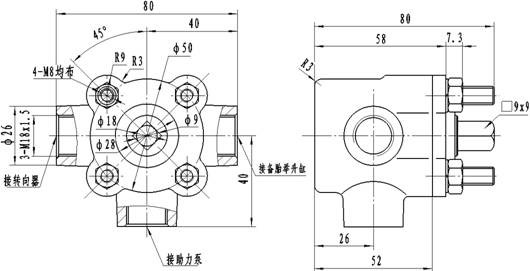

        250-3105070-B型閥門總成外形安裝聯接尺寸圖
