        ?L33QYF-L20型舉升控制閥

        用途與特征:
          33QYF-L20型舉升控制閥是自卸汽車起舉升作用的控制閥,具有氣動控制功能,配合控制氣閥,可以實現遠距離(駕駛室)操作,氣控舉升閥內還裝有一個安全閥,可以使整個液壓系統壓力限定在額定壓力范圍內,起安全保護作用。

        工作原理及圖形符號:
          舉升、中停與下降:當自卸汽車需要舉升時,壓縮空氣通過控制氣閥進入舉升控制閥K1控制氣室,閥芯左移,壓力油通過舉升控制閥進入舉升缸下腔,車廂開始舉升;當控制氣閥關閉壓縮空氣時,閥芯回位,壓力油停止向舉升缸供油,車廂中停;當壓縮空氣通過控制氣閥進入舉升控制閥K2控制氣室,閥芯右移,車廂在重力作用下開始下降。該閥的工作原理示意圖如下:

        33QYF-L20型舉升控制閥圖形符號

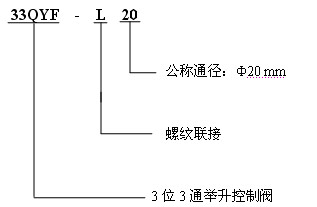

        型號說明:



        技術參數:
        額定壓力:20 Mpa
        公稱通徑:Ф20 mm
        動作行程:± 8 mm
        控制氣壓:0.5 ~ 0.8 Mpa
        工作油溫范圍:-20℃ ~ +80℃

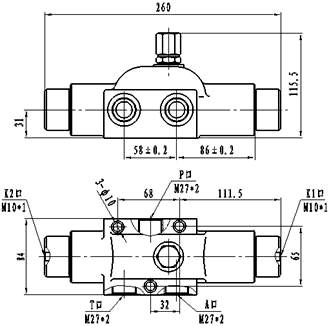

        外形及安裝連接尺寸:
