      1. ?LCSBF型手動比例流量方向組合閥

        用途與特征:
          CSBF型手動比例流量方向組合閥(簡稱手動組合閥)是一種具有壓力補償、流量比例調節和安全保護的三位四通換向閥,該產品結構緊湊,操作手柄與流量調整機構同步動作既實現無級變速,并具有良好的換向調速機能。該產品廣泛應用于船舶機械及其它各種裝置的液壓系統中,特別適用于漁船捕撈液壓裝置。該閥配上回轉裝置可實現距離遙控。
        圖形符號:

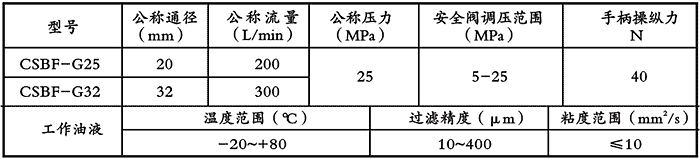

        技術參數:
        工作原理:
          1、壓力補償機構原理(CSBF型手動組合閥結構原理上圖),從進油口(P口)流入的油液通過主閥芯(序2)節流口通向工作油口(A口或B口)的同時,分流閥閥芯(序3)的
        下面也得到一個將閥芯向上推動的力,這個力的大小為P1A(A是分流閥芯的截面積),壓力P1由于通過節流口面降低成P2作用于閥芯的上面將閥芯向下推,另外彈簧(序4)的作用
        使閥芯又受到一個向下推的力,因此向下推動的力為P2A+F(F是彈簧力)。如果P2A+F>P1A成立,則閥芯就被推向下面,使分流閥的節流面處于封閉狀態,流入的油液全部通過主
        閥芯節流口通向工作油口(A口或B口)。
          當節流入P口的流量增多時,則P2A+F<P1A,這時閥芯向上移動,節流面打開,這樣就把多余的油液從回油口(T口)流出,使通過節流口的流量減少,直至 F A = P1-P2時,閥芯就處于穩定狀態。
