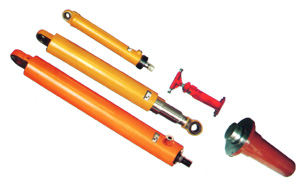

                  HSG 系列基型液壓缸

      用途與特征:
        HSG系列基型雙作用單桿活塞式液壓缸,是液壓系統中作往復直線運動的執行機構。具有結構簡單、工作可靠、裝拆方便、易于維修、可帶緩沖裝置及連接方式多樣等特點。它適用于工程機械、礦山機械、起重運輸機械、冶金機械及其它機械等。

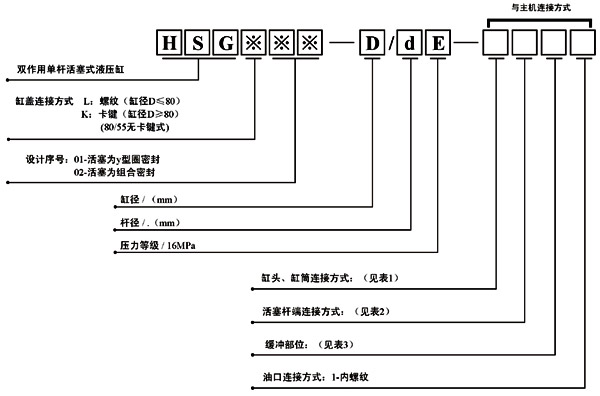

      型號說明:

        缸頭、缸筒連接方式(表一)

      編    號 連   接   方   式 備      注
      1
      缸頭耳環帶襯套
      2
      缸頭耳環裝關節軸承
      3
      鉸軸 用于缸徑D≥φ80(指卡鍵連接)
      4
      端部法蘭
      5
      中部法蘭

        活塞桿端連接方式(表二)

      編    號 連   接   方   式 備       注
      1
      桿端外螺紋 編號2、4、6用于缸徑≥φ63
      2
      桿端內螺紋
      3
      桿端外螺紋桿頭耳環帶襯套
      4
      桿端內螺紋桿頭耳環帶襯套
      5
      桿端外螺紋桿頭耳環裝關節軸承
      6
      桿端內螺紋桿頭耳環裝關節軸承
      7
      整體式活塞桿耳環帶襯套 僅用于φ40、φ50缸徑
      8
      整體式活塞桿耳環裝關節軸承

        緩沖部位(表三)

      編    號
      部          位 備      注
      0
      不帶緩沖

      φ40、φ50、φ63缸徑不帶緩沖;

      速比ψ=2時只有缸頭端帶緩沖。

      1
      兩端帶緩沖
      2
      缸頭端帶緩沖
      3
      桿頭端帶緩沖

       技術參數:(表四)

      型    號

      缸徑



      D



      (mm)

      速         比         ψ

      非鉸軸連

      接的最小

      行程

      s1

      (mm)

      1.33

      1.46

      2

      桿徑

      d

      (mm)

      最大行程

      s

      (mm)

      桿徑

      d

      (mm)

      最大行程

      s

      (mm)

      桿徑

      d

      (mm)

      最大行程

      s

      (mm)

      HSGL※※—40/dE

      40

      20

      320

      22

      400

      25

      480



      HSGL※※—50/dE

      50

      25

      400

      28

      500

      32

      600



      HSGL※※—63/dE

      63

      32

      500

      35

      630

      45

      750



      HSGL※※—80/dE

      80

      40

      640

      45

      800

      55

      950



      HSGK※※—80/dE

      80

      40

      640

      45

      800

      /

      /

      30

      HSGK※※—90/dE

      90

      45

      720

      50

      900

      63

      1080

      40

      HSGK※※—100/dE

      100

      50

      800

      55

      1000

      70

      1200

      40

      HSGK※※—110/dE

      110

      55

      880

      63

      1100

      80

      1320

      40

      HSGK※※—125/dE

      125

      63

      1000

      70

      1250

      90

      1500

      35

      HSGK※※—140/dE

      140

      70

      1120

      80

      1400

      100

      1680

      45

      HSGK※※—150/dE

      150

      75

      1200

      85

      1500

      105

      1800

      50

      HSGK※※—160/dE

      160

      80

      1280

      90

      1600

      110

      1900

      40

      HSGK※※—180/dE

      180

      90

      1450

      100

      1800

      125

      2150

      45

      HSGK※※—200/dE

      200

      100

      1600

      110

      2000

      140

      2400

      45

      HSGK※※—220/dE

      220

      110

      1760

      125

      2200

      160

      2640

      50

      HSGK※※—250/dE

      250

      125

      2000

      140

      2500

      180

      3000

      55

      公稱壓力(以上各種)   (MPa)

      16

      注:
      1、速比系指活塞有效面積與活塞桿腔有效面積之比。
      2、最大行程原則上是:
        =1.33時, S=8D(缸徑)
        =1.46時, S=10D(缸徑)
        =2時, S=12D(缸徑)
      3、用戶所需S大于表中規定最大行程時,不;钊麠U穩定,應通過雙方協商解決。
      4、鉸軸連接的最小行程S1按表5、6、7、8選定。
      5、可承接缸徑ф250至ф700油缸的設計制造,具體要求請與本廠技術部門聯系。
      6、油液最高污染等級:按GB/T14039之19/16。



      <回產品頁>   。下一頁
