      1. KQF ※型操縱氣閥

        用途與特征:
          KQF*型操縱氣閥是手控換向的氣動元件,以壓縮空氣為工作介質,是各種自卸汽車中氣路控制的一種先導操縱氣閥。
        工作原理:
          KQF23型操縱氣閥的原始位置Pq口與Tq口是封閉的,A口與Tq口相通。當把操縱氣閥的手柄拉出后,Pq口與A口連通去控制舉升閥氣缸,使液壓系統進入工作狀態。當把操縱氣閥的手柄推入后,切斷Pq口與A口的通路,舉升閥氣缸內壓縮空氣由該閥排入大氣,使液壓系統卸荷。該閥的工作原理示意圖如下A。
          KQF34型操縱氣閥的中間位置PQ是封閉的,A口和B口與Tq口連通。拉出或推入操縱氣閥的手柄可改變A口或B口的氣流狀態,控制舉升閥主閥芯的移動,使雙作用液壓缸實現上升—中!陆(下降—中!仙)運動。當操縱氣閥處于中間位置時舉升閥氣缸內壓縮空氣由該閥排入大氣,舉升閥主閥芯回到中位,使液壓系統卸荷。 閥的工作原理示意圖如下B。
        技術參數:
        1.工作壓力: l MPa
        2.使用壓力: 0.4—0.8 MPa
        3.公稱通徑: 3 mm
        產品型號:

        KQF23圖形符號
        KQF34圖形符號
        KQF23型操縱氣閥連接示意圖A

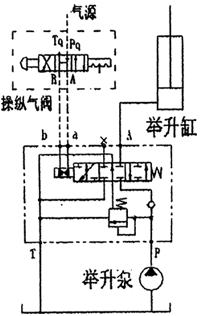

        KQF34型操縱氣閥連接示意圖B

        KQF23和KQF34操縱氣閥的外型及安裝圖:

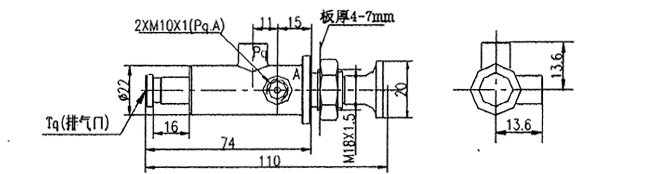

        KQF23型

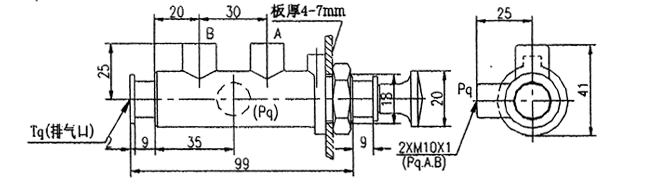

        KQF34型
        KQF※型操縱氣閥的外型及安裝圖
