      1. QDF-L20型氣控多路閥

        用途與特征:
          QDF-L20型氣控多路閥是我公司新開發的產品,適用于重載自卸車液壓舉升系統。該閥先導控制部分以壓縮空氣為工作介質,分別由換向閥、分流閥、控制氣缸三大結構組成。通過氣缸工作推動換向閥主閥芯的開或閉而轉換機能,在液壓系統中起接通或卸荷作用,即實現自卸車車箱的舉升和下降。
        工作原理:
          該閥先導控制部分以壓縮空氣為工作介質,通過氣缸動作推動閥芯開閉而轉換工作機能,即實現車廂的舉升—中!陆档裙δ。
          當氣控多路閥處于中間位置時,使車廂舉升位置保持不變,同時系統壓力油供另一組帶附加功能(翻蓋功能)的閥片工作即可實現車廂翻蓋的閉合—展開功能。該閥的工作原理示意圖如下
        技術參數:
        l.工作壓力: 20 MPa
        2.工作流量: 160 L/min(P口)
        3.控制氣壓: 0.4~0.8 Mpa
        4.分流流量: 8—12 L/min(P1口穩定流量)
        5.分流壓力: 14 Mpa
        6.溫度范圍: -20-+80(C°)
        7.粘度范圍: 10~400 (mm2/S)
        8.過慮精度: ≤10 (μm)
        注:油液最高污染等級按GB/T14039之19/16執行,

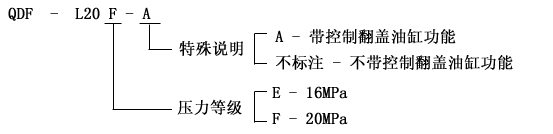

        型號說明:

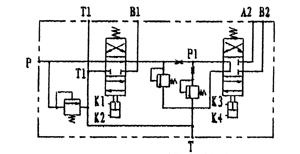

        QDF-L20F-A圖形符號
        QDF-L20F圖形符號

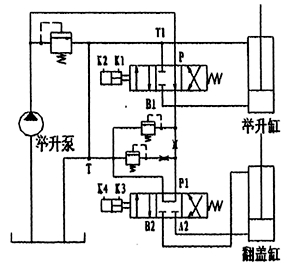

        QDF-L20F-A連接示意圖

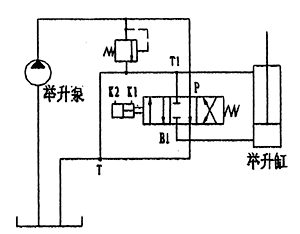

        QDF-L20F連接示意圖

        QDF型氣控多路閥的外型及安裝圖:

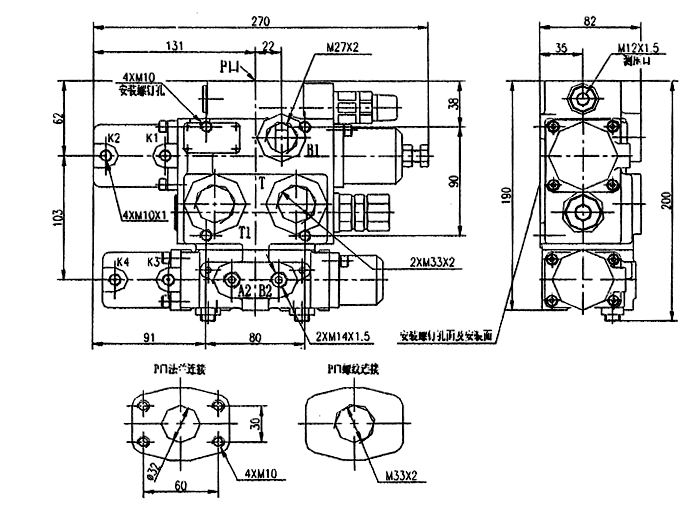

        QDF-L20F-A型氣控多路閥的外型及安裝圖

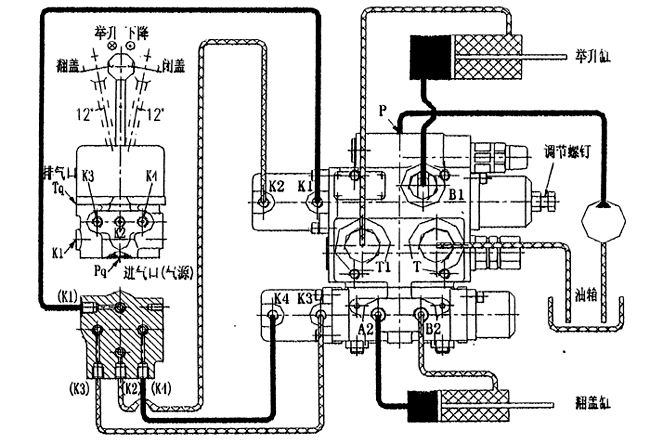

        4KQF型操縱氣閥與QDF-L20F-A型氣控多路閥應用連接圖

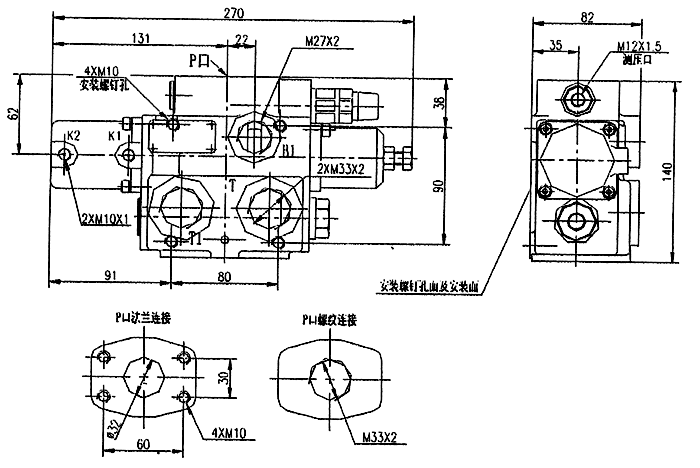

        QDF-L20F型氣控多路閥外形及安裝圖

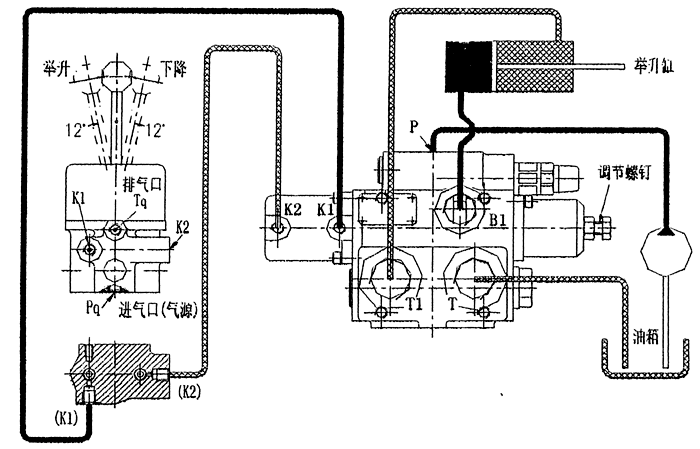

        2KQF型操縱氣閥與QDF-L20F型氣控多路閥應用連接圖
